Ensayos no destructivos
Villahermosa, Tabasco y todo el sureste
Tu soldadura se inspecciona.Tu obra no se detiene.
Arreglo de fases + TOFD: dictamen de cada junta en minutos, no en horas. Sin radiación y sin evacuar el área.
PAUT + TOFD en sitio
- 20 años de experiencia del equipo en campo
- Personal ASNT nivel III y CWI-AWS
- Sistema de calidad ISO 9001:2015
- Proyectos con McDermott, ENI y Petrotemex
La radiografía te cuesta más de lo que dice la factura.
Cada vez que se radiografía una soldadura, tu obra paga cuatro cosas que no aparecen en la cotización:
Área acordonada
Nadie trabaja dentro del perímetro mientras se hace el tiro.
Cuadrillas detenidas
Soldadores, paileros y andamieros cobrando sin producir.
Tiros nocturnos
Turnos extra para no chocar con el resto de la obra.
Espera de resultados
La junta no se libera hasta que hay película revelada e interpretada.
Una junta rechazada al día siguiente significa reparar, volver a acordonar y volver a esperar.
¿Cuánto te cuesta parar?
- Horas-hombre perdidas solo por acordonar
- 0
- Costo aproximado en pesos
- $0
Eso no viene en ninguna cotización de radiografía.
Pide tu junta piloto por WhatsAppRespondemos rápido. No te dejamos en visto.Doble Lectura: uno la encuentra, el otro la mide.

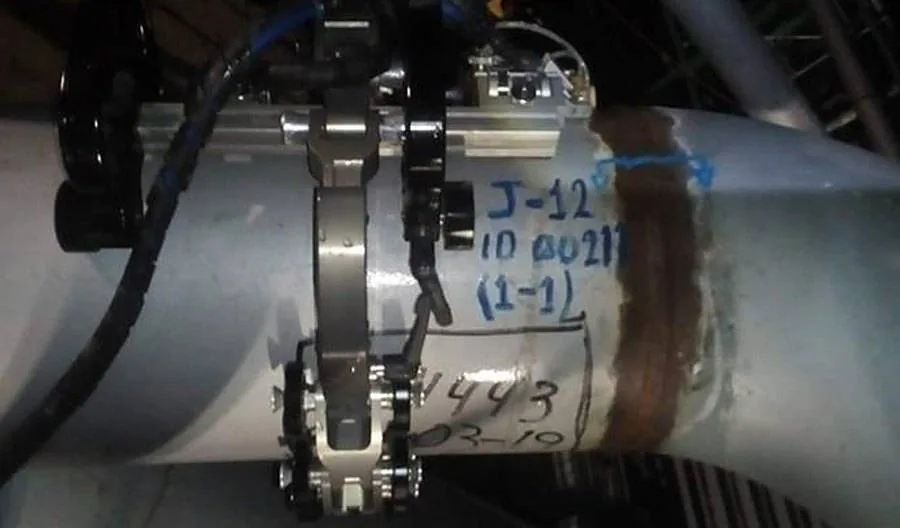

Montamos dos técnicas de ultrasonido avanzado en un mismo escáner y recorremos la junta una sola vez.
La encuentra
Un solo palpador barre la soldadura en muchos ángulos a la vez y muestra en pantalla dónde está cada indicación y qué forma tiene.
La mide
Dos palpadores captan la señal de las puntas del defecto y calculan su altura real dentro de la pared. Es el método ultrasónico más preciso para dimensionar grietas y faltas de fusión.
Por qué las dos juntas: cada técnica cubre el punto ciego de la otra. TOFD no ve bien los primeros milímetros bajo la superficie; el arreglo de fases sí. El arreglo de fases estima la altura de una grieta; TOFD la mide.
Qué recibes de cada junta
- Dictamen de aceptada o rechazada conforme al código de tu proyecto.
- Ubicación, longitud y altura de cada indicación.
- Archivo digital del escaneo completo, que se puede volver a revisar en una auditoría.
- Reporte firmado por técnico certificado nivel II o III.
Si una junta se repara, el nuevo escaneo se compara contra el original. Se acabaron las discusiones sobre qué decía la placa.
La misma junta, dos formas de inspeccionarla.
Área de trabajo
RadiografíaAcordonada y evacuada
Doble Lectura PAUT + TOFDSigue trabajando
Radiación
RadiografíaSí, con permisos y controles
Doble Lectura PAUT + TOFDNinguna
Resultado
RadiografíaTras revelar la película, horas o al día siguiente
Doble Lectura PAUT + TOFDDictamen en minutos
Ver la comparativa completa
- Altura del defecto en la pared
- RadiografíaNo la mide
- Doble LecturaLa mide TOFD
- Grietas y faltas de fusión mal orientadas
- RadiografíaPueden no verse
- Doble LecturaAlta probabilidad de detección
- Registro
- RadiografíaPelícula física
- Doble LecturaArchivo digital reanalizable
- Tras una reparación
- RadiografíaNueva placa, sin comparación directa
- Doble LecturaEscaneo comparable contra el original
La radiografía sigue siendo la opción correcta en algunos casos, como espesores menores a unos 6 mm o proyectos cuyo código la exige. Si es tu caso, te lo decimos antes de cotizar.
Lo que todo gerente de calidad nos pregunta primero.
“No puedo mover mi programa de obra.”
No hay que moverlo. Inspeccionamos de día, con tus cuadrillas trabajando alrededor. No pedimos ventanas nocturnas ni libranzas de área.
“¿Mi cliente y el código lo aceptan en lugar de radiografía?”
El ultrasonido avanzado está reconocido como alternativa a la radiografía en los principales códigos de construcción, entre ellos ASME y API 1104, cuando se aplica con un procedimiento calificado. Revisamos la especificación de tu proyecto y te confirmamos por escrito si aplica antes de cotizar.
“Mi supervisión está acostumbrada a ver placas.”
Entregamos imágenes del escaneo que se leen como un corte de la soldadura, con cada indicación ubicada y medida. Presentamos el procedimiento y un reporte de muestra a tu cliente o a su supervisión si lo necesitas.
“¿Y si mi tubería es muy delgada o la geometría es complicada?”
El arreglo de fases se adapta a boquillas, injertos y codos. Para espesores menores a unos 6 mm te recomendamos el método que sí corresponda, aunque no sea este.
Quién está detrás del escáner.

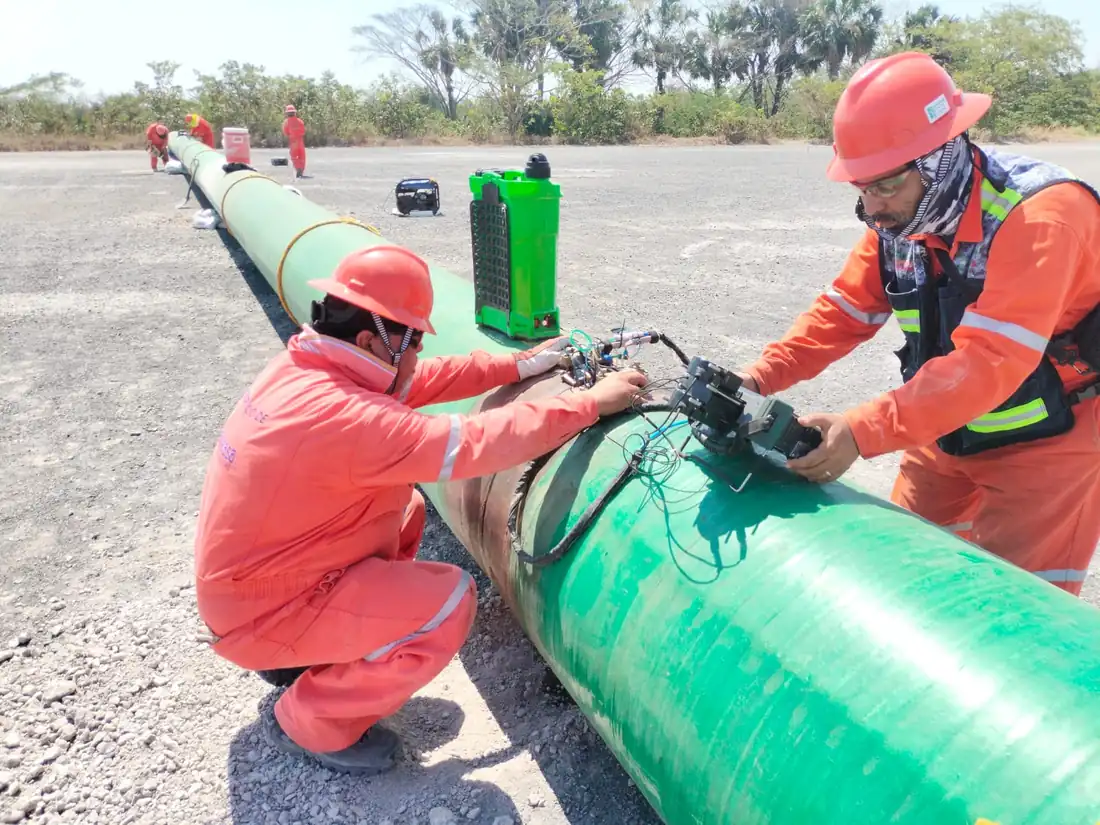

Somos IMEXEND México END, especialistas en ensayos no destructivos con base en Villahermosa, Tabasco. Nuestro equipo suma 20 años inspeccionando soldaduras en tubería de proceso, ductos y estructuras.
- Personal certificado ASNT nivel III y CWI-AWS
- Inspección conforme a los códigos internacionales aplicables (ASME, API, AWS)

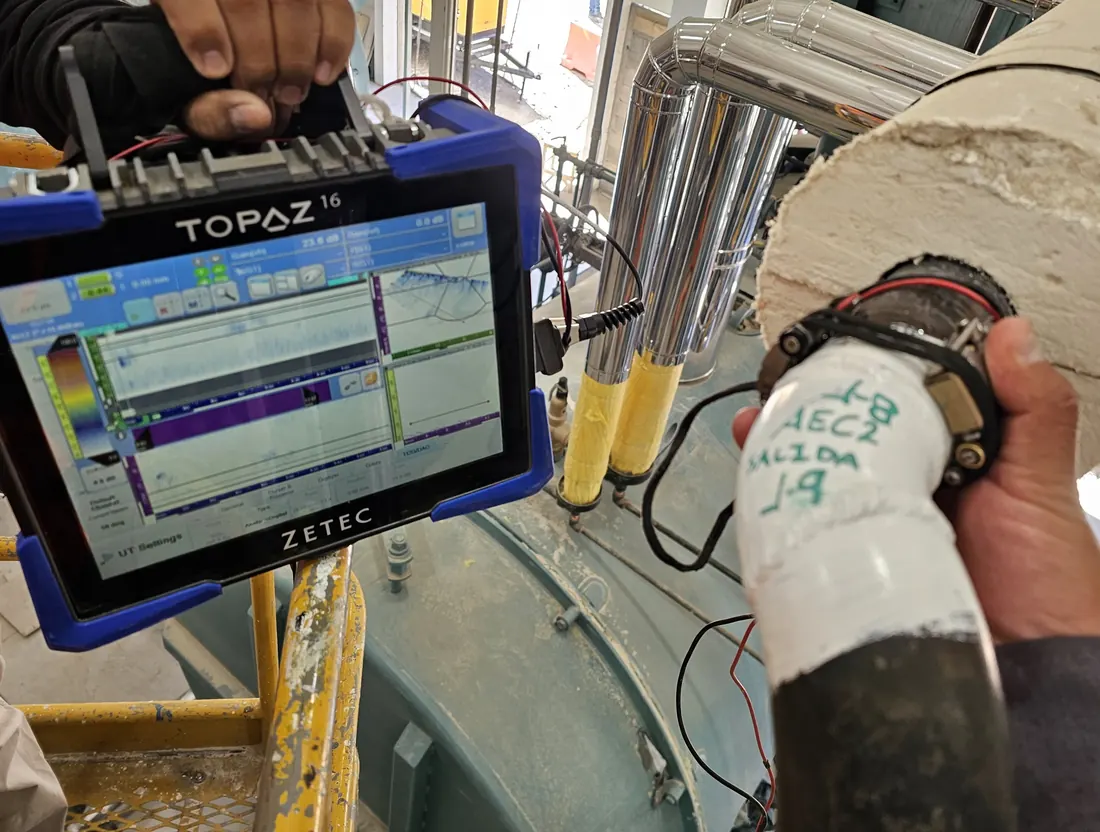

- Equipo ZETEC TOPAZ16 con calibración vigente
- Bloques de validación certificados
Proyectos donde hemos inspeccionado

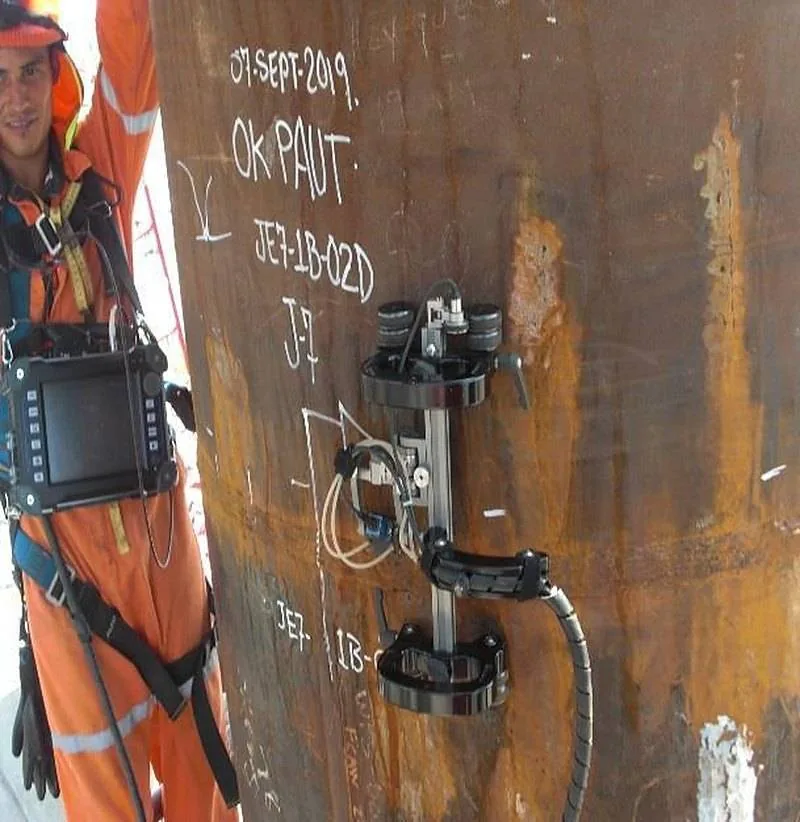

Pruébalo en una junta antes de decidir.
Elige una soldadura de tu proyecto. La inspeccionamos con Doble Lectura, en tu sitio y con tu gente trabajando alrededor. Preferimos que lo veas en tu propia soldadura a que nos creas por un folleto.
Qué incluye
- Revisión previa de tu código y especificación.
- Escaneo PAUT + TOFD de una junta.
- Dictamen el mismo día.
- Reporte digital completo, igual al que recibirías en el proyecto.
- Estimación del tiempo y costo para el resto de tus juntas.
Extra: si ya tienes placa de esa juntaComparamos ambos resultados en el reporte.
Garantía: si no aplica a tu proyectoPor código o por espesor, te lo decimos antes de movilizarnos y te recomendamos el método correcto.
Cupo limitado por disponibilidad de cuadrilla.
De tu mensaje al primer escaneo, en cuatro pasos.
- 1
Nos escribes
Formulario o WhatsApp con código, espesor, tipo de junta y número de soldaduras.
- 2
Revisamos tu especificación
Te confirmamos si la Doble Lectura aplica a tu caso.
- 3
Junta piloto
Vamos a tu sitio, escaneamos una junta y entregamos el dictamen el mismo día.
- 4
Propuesta y movilización
Cotización por alcance y movilización de la cuadrilla a sitio.
Preguntas frecuentes
¿El ultrasonido avanzado reemplaza por completo a la radiografía?
En la mayoría de las soldaduras a tope de 6 mm de espesor en adelante, sí, siempre que el código y la especificación de tu cliente lo permitan y se use un procedimiento calificado.
¿Por qué las dos técnicas y no solo arreglo de fases?
El arreglo de fases es excelente para detectar y ubicar. TOFD es el más preciso para medir la altura del defecto. Juntas dan un dictamen más defendible que cualquiera por separado.
¿En qué espesores trabajan?
De unos 6 mm en adelante. En paredes de más de 25 mm el TOFD se vuelve especialmente valioso para dimensionar.
¿Qué necesitan de mi parte en sitio?
Acceso a la junta, superficie limpia a ambos lados de la soldadura y los datos del procedimiento de soldadura.
¿Cuánto tarda cada junta?
El escaneo es rápido: el sistema avanza hasta 50 cm por minuto, respetando las velocidades de escaneo de los códigos. El dictamen preliminar se da al terminar y después se entrega el reporte firmado.
¿Hasta dónde se movilizan?
Salimos de Villahermosa a Tabasco, Campeche, Veracruz, Chiapas y el resto del país.
Tu soldadura se inspecciona.Tu obra no se detiene.
Cada tiro radiográfico que programas esta semana es un área parada. Cuéntanos de tu proyecto y te decimos si puedes dejar de acordonar.
